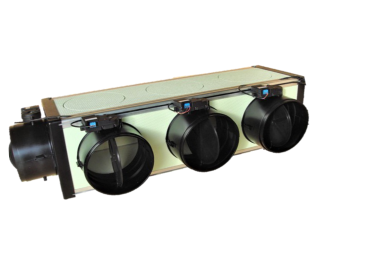

QUAS AIR-PRODIGY
L’idea di avere un plenum versatile e leggero, universale per tutte le marche dei climatizzatori ci ha portati a pensare più in là. Nasce così Quasair il primo plenum componibile secondo l’esigenza, con grande flessibilità di montaggio in breve tempo e senza attrezzi .La struttura in polistirene espanso estruso (XPS) autoestinguente con spessore mm 30 ad alta densità garantisce un isolamento superbo. La struttura si compone di profili in alluminio e pannelli chiusi e con pre-tranciato per alloggio serranda che si incastrano tra di loro dando forma al plenum, i moduli si possono anche unire e formare combinazioni praticamente infinite. Le serrande sono stampate in ABS blend autoestinguente con battuta di tenuta aria, si trasformano con un kit meccanico o motorizzato posizionabile al pannello a 360° avvitandole semplicemente con le mani. Le chiusure laterali con pre-tranciati possono ospitare ulteriori uscite e apribili per manutenzione con i pomelli in dotazione. La scheda di controllo ha una base amovibile, si può fissare in qualsiasi posizione piana, questa soluzione favorisce il suo montaggio rapido nel caso di una scomoda istallazione della scheda, si può fissare anche a bandiera aumentando cosi le uscite del plenum. Vi siete sbagliati nel richiedere la posizione del by-pass? basterà solo voltare i laterali o capovolgere il plenum. Per unirlo al climatizzatore basta tagliare il posteriore del plenum con un buon cutter e con le staffe in dotazione bloccarlo alla sua flangia o esternamente con la sua struttura, l’operazione può avvenire anche con montaggio al soffitto visto la praticità dei pannelli amovibili, questa tecnica è utile anche in caso di una rimozione o manutenzione del condizionatore lasciando agganciato il plenum al resto dell’impianto. Per l’ancoraggio al soffitto ci sono in dotazione due comode staffe posizionabili su tutta la guida del profilato. Possibilità di inserire un fil tro se montato in ripresa.
COMPOSIZIONI DISPONIBILI H Modulo MM 280 X 280. N 1 uscita ø 200/160 H Modulo MM 280 X 840. N 3 uscite ø 200/160 H Modulo MM 280 X 1120. N 4 uscite ø 200/160 H Modulo MM 280 X 1200. N 5 uscite ø 200/160 Accessori, filtro .
DIMENZIONI RIDOTTE PER TRASPORTO O STOCCAGGIO
STAFFE PROLUNGHE
ANCORAGGIO A SOFFITTO
SERRANDA IN BLEND A TENUTA ARIA
CABLAGGIO VELOCE
MONTAGGIO SERRANDE SU DUE LATI
SERRANDA MOTORE POSIZIOANABILE A 360°
SI ADATTA A TUTTE LE FLANGE
SCHEDA AMOVIBILE
RIDUZIONI

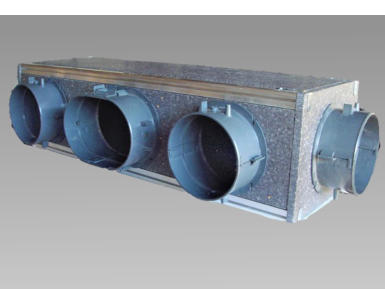

QUAS AIR-SLIM
Plenum di ridotto spessore quando l’altezza diventa un fattore importante. 240 mm di altezza, disponibile in tre modelli a 3/4/5 uscite ø 160 .Mantiene le carat teristiche del modello Prodigy, si differenza solo nei terminali che non sono in termoformatura e le serrande sono già inserite. Quas Air Slim plenum di ridotte dimensioni sola 210 mm lo componi tu come ti occorre, basta solo scegliere il collare, disponibili 2 unità come lunghezza della struttura e 4 collari come diametro, il tutto si unisce senza utilizzo di colla e con solo un cutter ricordando però di lasciare sempre min mm 40 ai due lati. Potrai utilizzare i moduli come semplici collare oppure il modulo motore da utilizzare sia con la scheda Brava che con Zelda a secondo dei motori che si vuole utilizzare.
QUAS AIR-SPYDER
Quasair Spider si può assemblare da due a quattro uscite in tutte le direzioni sia collare o con flap meccanico o motorizzato. Con un solo comando si può far aprire tutti i motori sia in contemporanea o alternati oppure inserendo in ognuno di loro un termostato. Molteplici situazioni in cantiere dove la sua struttura permette di arrivare ad un certo punto del si stema con un solo flessibile per poi distribuire l’aria con linee più corte. Ispezionabile dai due sportelli, Possibilità di inserire un filtro se usato per ripresa aria . DECIDI TU LE USCITE DOVE E QUANTE NE VUOI
QUAS AIR-PRODIGY
10 VALIDI MOTIVI PER AQCUISTARLO
QUAS AIR-KLEO
La serranda Kleo tra le sue principali caratteristiche ha quella di potersi bloccare su pannelli semplicemente stringendo la sua ghiera, si adatta a tutti gli spessori da mm 20 a 30 oppure inserita tra flessibile e flessibile. Possibilità di utilizzarla sia come semplice collare, con flap meccanico o motorizzato. Con un accessorio si possono utilizzare due serrande con un solo motore (solo per il 200) Disponibile nei diametri 160 / 20
Effeci Group S.r.l. distributore ufficiale Europa

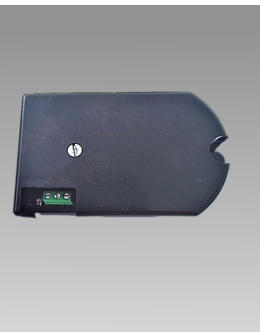

QUAS AIR-ALEX
l primo motore dove la meccanica è separata dalla dall’elettronica di controllo per adattarsi in molte situazioni con poco spazio oppure sostituire soltanto una parte in caso di guasto Due connettori rapidi con jack 3,5 ( in out ) permettono un veloce cablaggio ed un dip switch semplifica la sua associazione al canale. Un led bicolore segnala la posizione del flap, verde aperto, rosso chiuso, viene fornito con cavo da mm 500, il suo utilizzo è solo con scheda Zeldha. Disponibili cavi cablati da mt 3/5/8/10

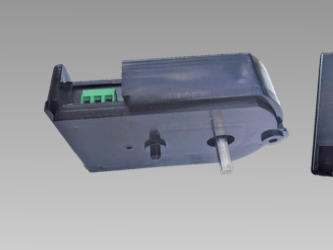

QUAS AIR-GENNY
lMotore a tre fili, 5 vdc 0-90. segnalazione posizione flap led Verde aperto Rosso chiuso, basso assorbimento watt 4,tempo di chiusura del flap 8 secondi, perno in metallo ,Da utilizzare con Brava o Zhelda nelle serrande come ausiliari
Il Corpo
