QUAS AIR-ZELDHA
Quasair ZELDHA . Lo sviluppo di questa scheda ha tenuto conto di molte problematiche che si pos sono incontrare in un impianto e le necessità di intervenire nei più svariati casi. Un comodo display /termostato (optional) aiuta a l’immissione dei dati e alla vi sualizzazione di parametri di lavoro. L’uscita Air Return abilita delle serrande messe in ripresa che si aprono rispettivamente con raffreddamento riscaldamento in automatico utilizzabili per esempio per diversificare le riprese in alto o in basso a secondo della stagione. L’uscita 010.V permette il controllo di ventilatori bruschell eliminando il by pass, connessione per ventilatore ester no VMC completo di relè NA NC abbinabile a singolo canale n 1 oppure n 2,o in tandem 1– 2 oppure su tutti. Negli ultimi due casi il ventilatore si azionerà alla prima richiesta per poi fermarsi quando tutti i canali della modalità scelta sa ranno chiusi .Un eventuale allarme proveniente dall’uscita smoke verrà auto maticamente visualizzato sul cronotermostato chiudendo le serrande e spen gendo il cdz se cablato con la sua scheda. Domino si può sdoppiare in due ricono scendo quali canali sono in una determinata zona e quali no, esempio utile per la zona notte e zona giorno, il by pass si regolerà a sua volta. Questa funzione è utile quando il dimensionamento del climatizzatore è stato eseguito con questa tipologia. L’uscita Utility 1 attiva la memory air utile quando abbiamo sul ple num una serranda del diametro 250 oppure due serrande sulla stessa zona ,se attivata il by pass alla prima richiesta di chiusura ignorerà il primo step di apertura lasciando così più aria nel plenum. Programmabile con il display ……. Led verdi accesi zona giorno Led verdi spenti zona notte
QUAS AIR-KML888

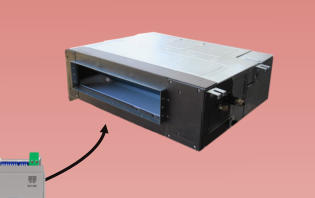

Il modulo KLM 888 permette il completo interfacciamento con Zeldha ed il cdz. In fase di ordine va specificato sia il produttore che il modello per avere la piena compatibilità . L’uscita Smoke può essere utilizzata anche per spegnere da remoto il sistema utilizzando un modulo esterno

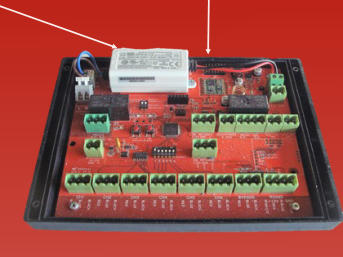

QUAS AIR-ZELDHA
ENTRATA SERRANDA RETURN
USCITE MOTORI
INGRESSO RS 485
USCITA DISPLAY
ALIMENTATORE
USCITA 0-10 V
USCITA MODULO VMC
CONNETTORE ALLARME FUMO
USCITA RELE’ CDZ
USCITA 12 VDC AUX
BY PASS
USCITE UTILITJ AUX
PULSANTI CALIBRAZIONE
KLM 888
Caratteristiche tecniche scheda ZELDA CONTROLLO DI ZONA A 8 CANALI + BY PASS USCITE MOTORI CON JACK FEMMINA 3,5 USCITA O-10V PER CONNESSIONE MOTORI BRUSCEHELL USCITA DISPLAY PER PROGRAMMAZIONE SCHEDA (OPTIONAL) SLOT PER MODULO WIFI compatibile con Alexa USCITA AUX 1 PER APERTURA RITARDATA BJ PASS USCITA NA NC CONTATTO CLIMATIZZATORE USCITA LINEA RS 485 PER TERMOSTATI USCITA UTILITJ /SMOCKE ALLARME USCITA RETURN AIR PER SERRANDE DI RIPRESA USCITA RETURN PER GRIGLIA MOTORIZZATA LIBERA USCITA PER VMC CON RELE’ DEDICATO E DELAY CONNETTORI RAPIDI MODULO RADIO INCORPORATO ESPANDIBILE A 36 CANALI ALIMENTATORE INTEGRATO
50%
Parzializzazione impianto
ESTATE
Serrande poste in ripresa si possono far aprire in automatico secondo la stagione utile per diversificare le riprese in alto (estate) o in basso (inverno)
La scheda si può sdoppiare e dividendola in zona giorno / notte, Il by pass si regolerà secondo la modalità richiesta .
ZELDHA
Zona GIORNO
ZELDHA
80% 35%
100%
20%
Comunicazione tra motori e scheda con 2 fili e spinotto yack 3,5 Ogni canale può essere programmato in percentualità di apertura per una per fetta equilibratura dell’impianto utilizzando sia il display connesso alla scheda o Opera
QUAS AIR-ZELDHA
Apertura serrande in ripresa
INVERNO
QUAS AIR-ZELDHA
Doppia funzionalità
Zona NOTTE
QUAS AIR-ANDROMEDA
Cronotermostato digitale. Disponibile sia radio che a filo su linea 485 on-of montaggio a muro in scatola 503 o da esterno utilizzando il suo accessorio Box Possibilità di cambio colore cornice,4 programmi di timer settimanale singoli o concatenabili tra loro e la possibilità di intervenire sul set point del sensore aria Uscita segnalazione allarme. Uscita per motore per singola applicazione, (solo filo) uscita usb per ricarica batteria (solo radio) dip per ’abbinamento al canale veloce e sicuro. Il canale di abbinamento N1 dell’impianto sarà il master, solo da lui sarà possibile cambiare la stagione o regolare l’orologio, in automatico i dati verranno comunicati agli altri termostati
Effeci Group S.r.l. distributore ufficiale Europa
MBA 008 Batteria ricaricabile 12 v

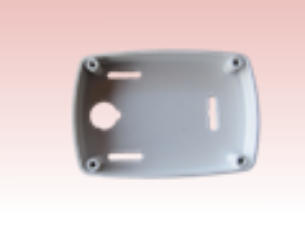

BOX 006 Adattatore da muro o palmare per esterno da utilizzare con termostato Andromeda
QUAS AIR-OPERA
Opera riunisce in se tutta la sua bellezza e funzionalità, può essere inserita in un sistema come Master con termostati Andromeda oppure in abbinamento ai sensori TMH. Facile e intuitivo inserimento dati e lettura di tutti i componenti rilevati nel circuito, Display 4,3”a colori, alimentato dalla linea 485, un menù di parole confezionate potranno essere inserite per il suo ritrovamento Batteria a tampone per memorizzazione dati. cronotermostato per accensione programmata Menù segnalazione errori. Misure : mm 125 x 85 x 23
15
1
2
3
4
5
6
QUAS AIR-METEORA
TMH. Il modulo di rilevamento temperatura si installa nella stanza ed è privo di ogni regolazioni che potranno essere inserite sia dal master Opera o dall’APP. I moduli si scambiano i dati ricevuti ogni 20 secondi e dopo essere stati elaborati vengono inviati alla scheda Zeldha che a sua volta comanderà lo stato dei motori Disponibile nella versione da incasso su scatola 503 provvista di trasformatore 220 con la possibilità di cambio colore cornice oppure da esterno alimentato con 2 batterie da 1,5 volt da appoggiare come sopramobile, nei colori bianco e nero.
QUAS AIR-PROGRAMMATORE ZELDHA
Programmatore per scheda Zeldha o in abbinamento ai sensori TMH Facilità l’immissione dei dati per il controllo delle uscite della scheda. Display retroilluminato ,può essere usato anche come cronotermostato, mantiene le stesse dimensioni e look di Andromeda Si installa sulla linea 485 in qualsiasi punto del sistema. Inseriti i dati può essere rimosso. Batteria a tampone per memorizzazione dati. Menù segnalazione errori.
Il Cuore
GROUP effeci
QUAS    AIR
